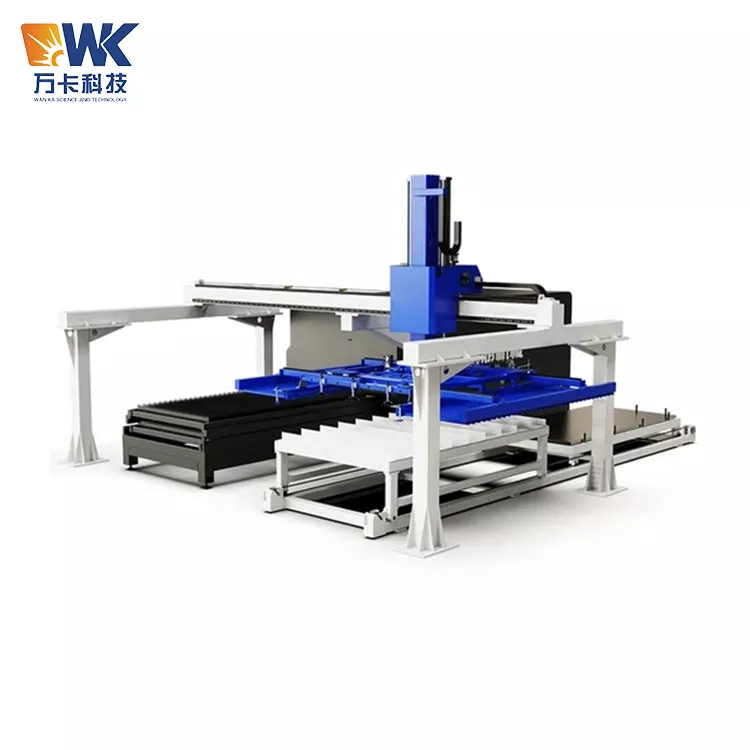

1325 เครื่องโหลดเลเซอร์อัตโนมัติ

เมื่อโรงงาน Wanka ผลิตเครื่องโหลดเลเซอร์อัตโนมัติ 1325 นี้ แนวคิดการออกแบบหลักคือ "อัตโนมัติเต็มรูปแบบ ไร้คนควบคุม และไม่หยุดชะงัก" ประกอบด้วยเจ็ดโมดูล: แขนกลโครงสำหรับตั้งสิ่งของ, อุปกรณ์ดูดสูญญากาศสำหรับการขนถ่ายวัสดุ, อุปกรณ์จับยึดสำหรับการขนถ่ายวัสดุในลักษณะที่โอบกอด, ระบบขับเคลื่อนเซอร์โวสามแกน X/Y/Z, แท่นยกวัตถุดิบอัตโนมัติ, แท่นปล่อยผลิตภัณฑ์สำเร็จรูปอัตโนมัติ และระบบควบคุมอัจฉริยะ PLC หลังจากที่ระบบเชื่อมต่อกับเครื่องตัดเลเซอร์แล้ว ระบบจะตระหนักถึงการดำเนินการแบบวงปิดอัตโนมัติเต็มรูปแบบตั้งแต่การโหลดวัตถุดิบบนกระดานไปจนถึงการตัดและปล่อยผลิตภัณฑ์สำเร็จรูป

ระบบสามารถตอบสนองความต้องการการทำงานต่อเนื่องตลอดวันตลอด 7 × 24 ชั่วโมง โดยไม่ต้องมีการแทรกแซงด้วยตนเอง ด้วยการใช้ประโยชน์จากฟังก์ชันการปล่อยและการโหลดวัสดุอย่างรวดเร็ว อัตราการใช้ประโยชน์ของเครื่องตัดเลเซอร์จึงได้สูงสุด

จุดขายหลัก

การดูดถ้วย + การหนีบถ่าย การออกแบบที่ผสมผสานกันครอบคลุมกระบวนการทั้งหมด

การทำงานแบบไร้คนควบคุม 7 × 24 ชั่วโมง เพิ่มอัตราการใช้เครื่องตัดให้สูงสุด

การเก็บรักษาแรงดันสุญญากาศ + การป้องกันไฟฟ้าขัดข้อง การออกแบบที่ซ้ำซ้อนด้านความปลอดภัย

โครงสร้างโครงโครงสำหรับตั้งสิ่งของมีความแข็งแกร่งสูงและมีความแม่นยำสูง

ระบบควบคุมอัจฉริยะ การเปลี่ยนแปลงรูปแบบเพียงคลิกเดียว

กลไกป้องกันการขูด ปกป้องพื้นผิวของวัสดุแผ่น

การออกแบบโมดูลาร์ ขยายได้สูง

ข้อมูลจำเพาะทางเทคนิค

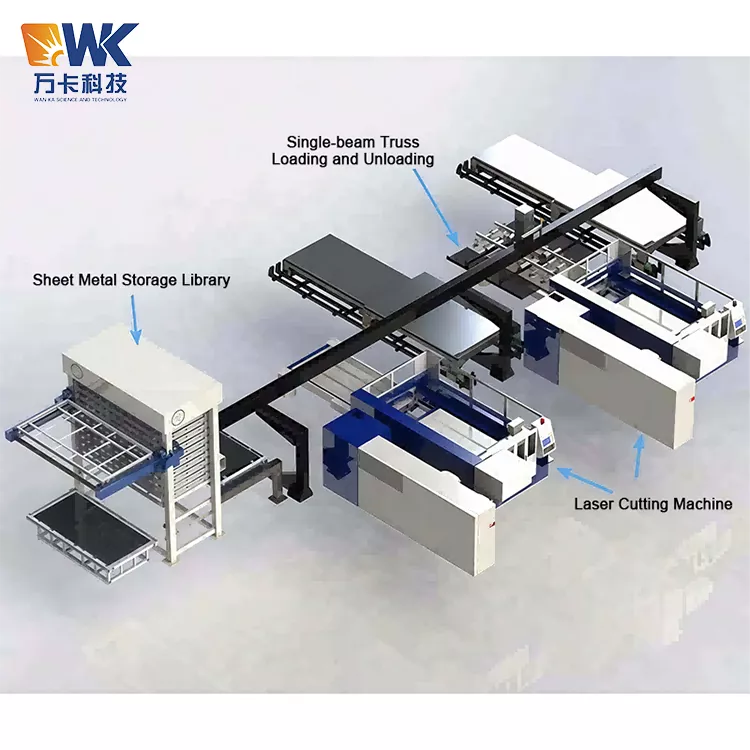

คุณสมบัติเพิ่มเติมที่ไม่ได้มาตรฐาน: สามารถออกแบบโครงร่างแบบหนึ่งต่อสองได้ (มือกลหนึ่งอันใช้กับเครื่องตัดสองเครื่อง), ระบบกำหนดตำแหน่งด้วยภาพ, โมดูลตรวจสอบระยะไกล, การตรวจจับความหนาอัตโนมัติ และฟังก์ชันการตรวจจับแผ่นสองชั้น

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องตัดเลเซอร์อัตโนมัติรุ่น 1325 สามารถใช้งานร่วมกับข้อกำหนดเฉพาะของเครื่องตัดเลเซอร์ได้อย่างไรบ้าง

คำตอบ: ระบบนี้เข้ากันได้กับเครื่องตัดเลเซอร์ที่มีขนาดกระดาษ 1300×2500 มม. หากคุณมีข้อกำหนดขนาดกระดาษอื่นๆ (เช่น 1500×3000 มม. เป็นต้น) เราสามารถจัดเตรียมการปรับแต่งที่ไม่ได้มาตรฐานได้ ระบบเชื่อมต่อกับเครื่องตัดเลเซอร์ยี่ห้อต่างๆ ผ่านโปรโตคอลการสื่อสารต่างๆ เช่น หน้าสัมผัสแห้ง, RS485, Modbus TCP, Profinet ฯลฯ ได้รับการปรับให้เข้ากับแบรนด์กระแสหลัก เช่น Daqin, Benetron, Hongshan, Baishuo และ Trumpf

คำถามที่ 2: ถ้วยดูดในการโหลดและกลไกการจับยึดการคายประจุสลับกันอย่างไร จำเป็นต้องมีการแทรกแซงด้วยตนเองหรือไม่?

คำตอบ: เป็นสวิตช์อัตโนมัติเต็มรูปแบบที่ไม่ต้องมีการแทรกแซงของมนุษย์ ระบบจะดำเนินการกระบวนการให้เสร็จสิ้นโดยอัตโนมัติภายใต้การควบคุม PLC: ระบบดูดจะทำงานเมื่อมีการโหลด และฟิกซ์เจอร์แบบมือจับจะเปลี่ยนไปเมื่อทำการขนถ่าย กระบวนการเปลี่ยนทั้งหมดถูกควบคุมโดยโปรแกรม และผู้ปฏิบัติงานจำเป็นต้องตั้งค่าพารามิเตอร์บนหน้าจอสัมผัสเท่านั้น

คำถามที่ 3: วิธีการป้อนวัสดุแบบกดลงจะทำให้เกิดรอยขีดข่วนบนพื้นผิวของวัสดุแผ่นหรือไม่

คำตอบ: ไม่ ระบบใช้โครงสร้างกริปเปอร์แบบปลั๊กอิน มันถูกแทรกและยึดจากขอบของชิ้นงานหรือตำแหน่งรูกระบวนการที่สงวนไว้ เพื่อหลีกเลี่ยงการสัมผัสโดยตรงกับพื้นผิวการตัด สำหรับโอกาสพิเศษที่มีข้อกำหนดสำหรับรอยขีดข่วนบนพื้นผิว ก็สามารถติดตั้งกลไกป้องกันการครูดได้ มือจับใช้การออกแบบป้องกันการครูดของสายพานแบบซิงโครนัส ซึ่งช่วยลดการครูดของวัสดุแผ่นระหว่างการตัดได้อย่างมีประสิทธิภาพ

คำถามที่ 4: ระบบสามารถรองรับชิ้นส่วนการตัดที่มีรูปทรงไม่สม่ำเสมอได้หรือไม่? เช่น ชิ้นส่วนมีรูหรือรูปทรงไม่ปกติ?

คำตอบ: ใช่ นี่เป็นข้อได้เปรียบหลักของการออกแบบตัวหนีบอย่างแท้จริง ถ้วยดูดไม่สามารถติดเข้ากับชิ้นส่วนที่มีรูหรือรูปร่างผิดปกติได้ ในขณะที่ก้ามหนีบสามารถจับจากขอบของชิ้นส่วนหรือที่รูกระบวนการ ปรับให้เข้ากับรูปทรงต่างๆ ของผลิตภัณฑ์สำเร็จรูป ในระหว่างการเขียนโปรแกรมระบบ จำเป็นต้องกำหนดจุดจับยึดและความลึกของการแทรกอย่างแม่นยำ

คำถามที่ 5: อุปกรณ์ในเวิร์กช็อปต้องใช้พื้นที่ติดตั้งเท่าใด

คำตอบ: ระบบใช้โครงสร้างโครงโครงสำหรับตั้งสิ่งของ หลังจากการติดตั้ง ช่วงการทำงานของมือกลจะต้องครอบคลุมแพลตฟอร์มวัตถุดิบ เครื่องตัดเลเซอร์ และแพลตฟอร์มผลิตภัณฑ์สำเร็จรูป ขอแนะนำให้ความสูงสุทธิของเวิร์กช็อปไม่น้อยกว่า 4.5 เมตร และพื้นที่ติดตั้งควรมีความยาวไม่น้อยกว่า 6 เมตร และกว้างไม่น้อยกว่า 4 เมตร มิติข้อมูลเฉพาะจะพิจารณาจากการออกแบบเลย์เอาต์ในสถานที่ของลูกค้า หากความสูงสุทธิของโรงปฏิบัติงานไม่เพียงพอ เราสามารถออกแบบโซลูชันการลดความสูงได้

คำถามที่ 6: ระบบสามารถเชื่อมต่อกับเครื่องตัดเลเซอร์ยี่ห้อใดก็ได้หรือไม่? จำเป็นต้องดัดแปลงเครื่องตัดหรือไม่?

คำตอบ: ใช่ ระบบนำเสนอสัญญาณหน้าสัมผัสแห้ง I/O มาตรฐานหรืออินเทอร์เฟซการสื่อสารอีเทอร์เน็ต เพียงเชื่อมต่อสายสัญญาณ เช่น "การประมวลผลเสร็จสมบูรณ์" และ "คำขอจัดหาวัสดุ" จากตู้ควบคุมเครื่องตัด เพื่อให้สามารถเชื่อมโยงได้ โดยปกติแล้ว ไม่จำเป็นต้องมีการดัดแปลงฮาร์ดแวร์ของเครื่องตัด
