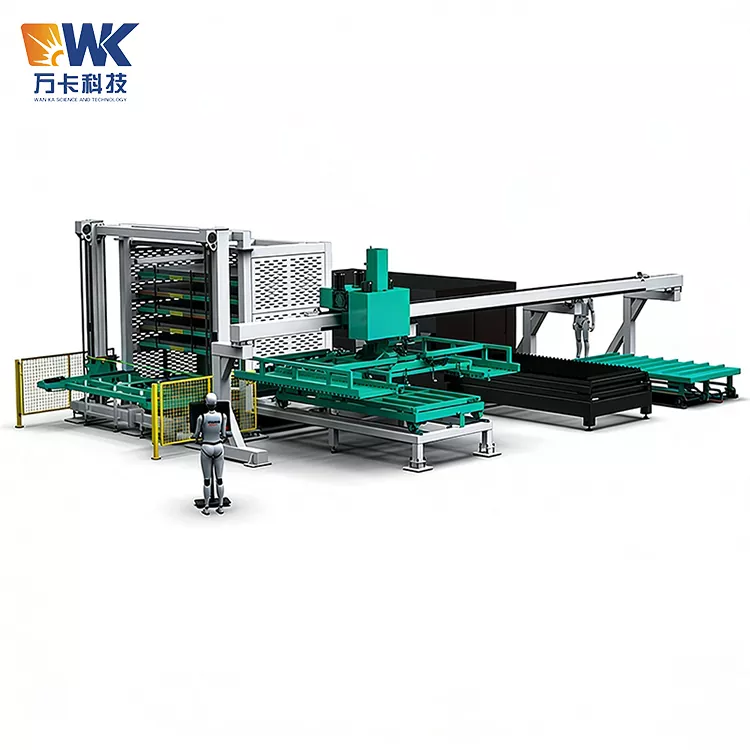

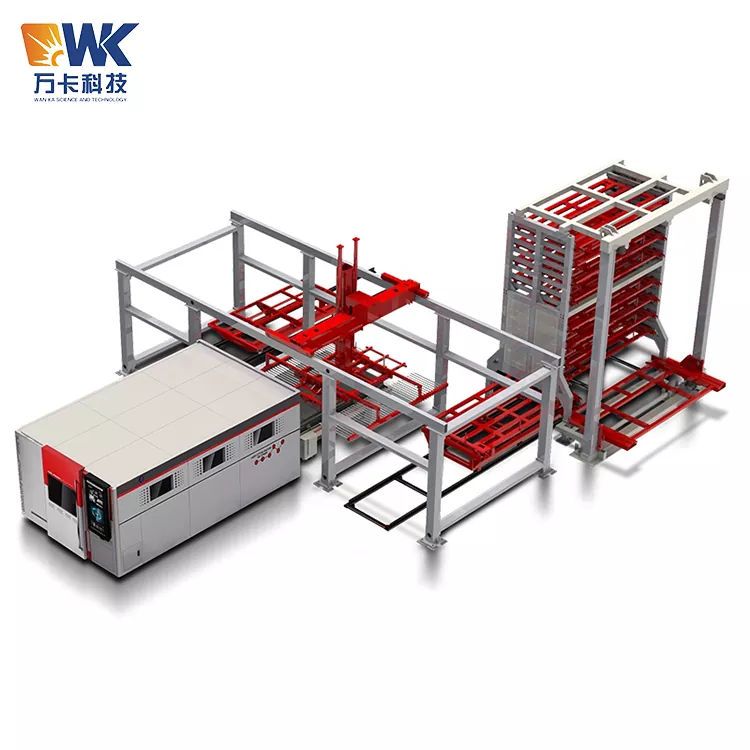

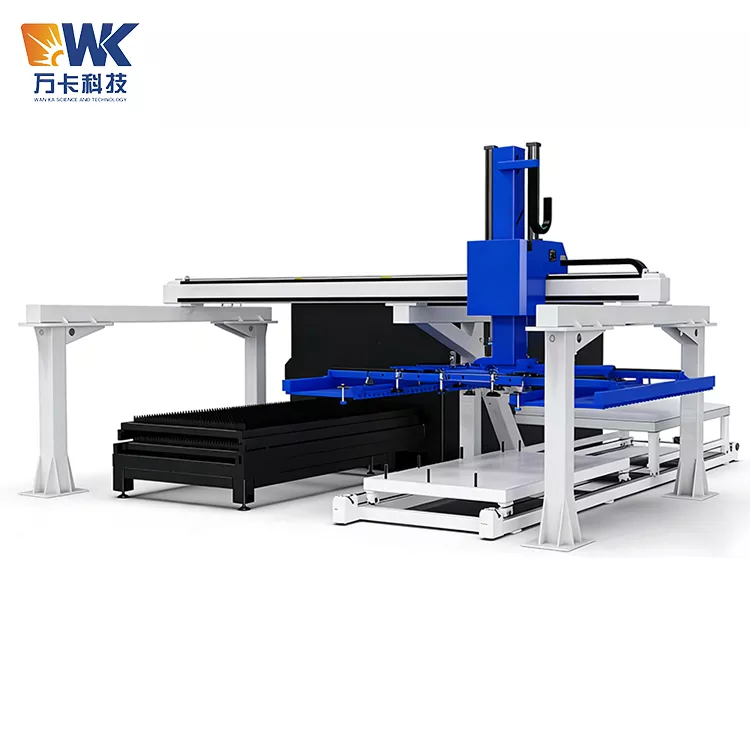

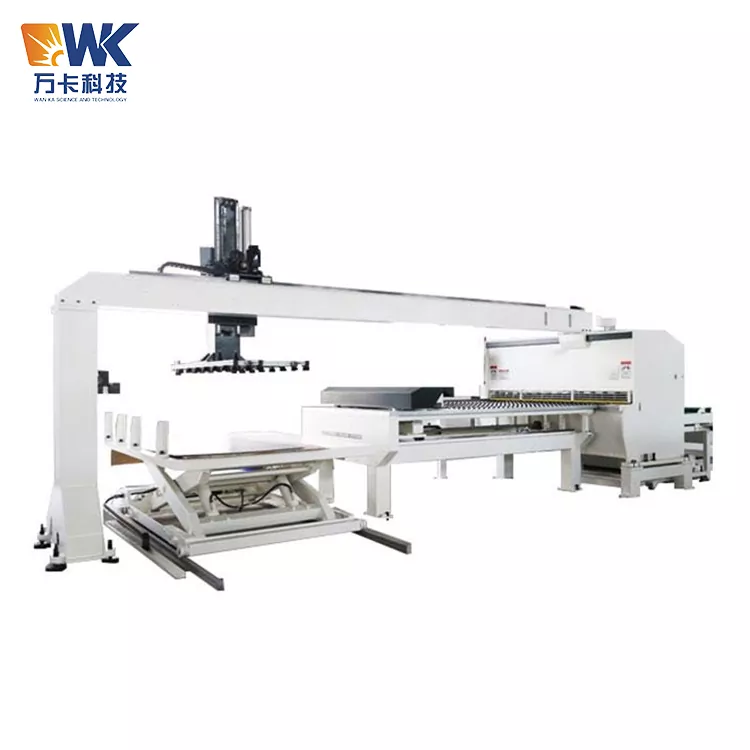

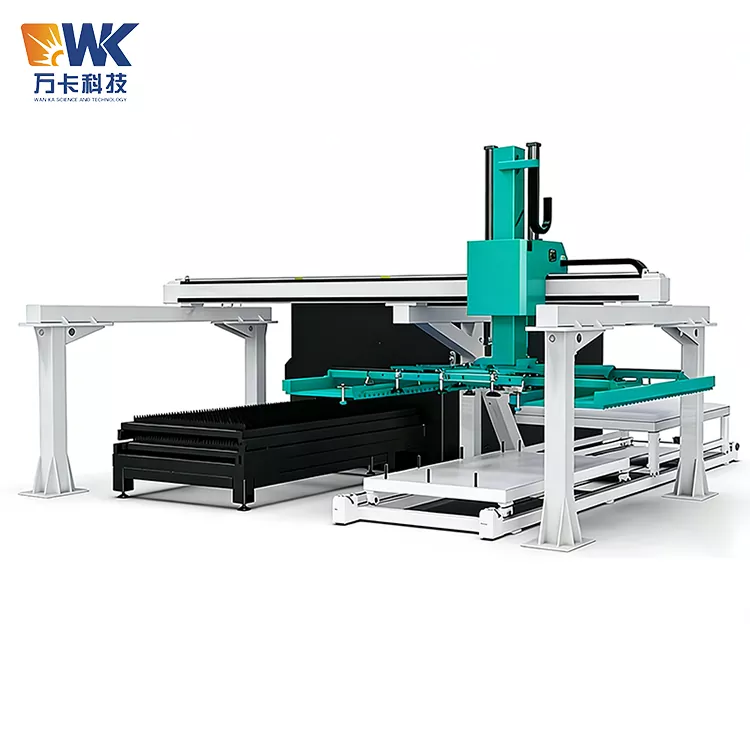

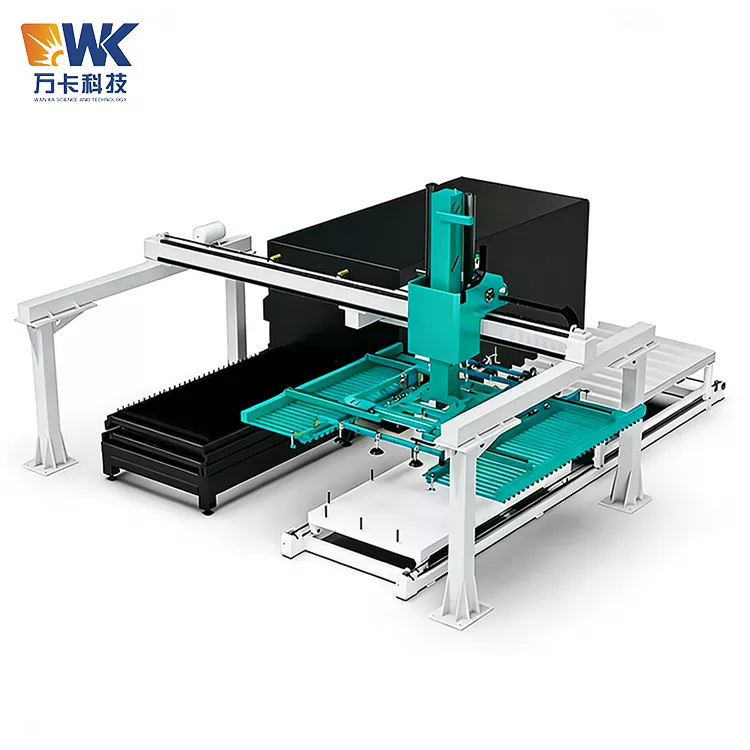

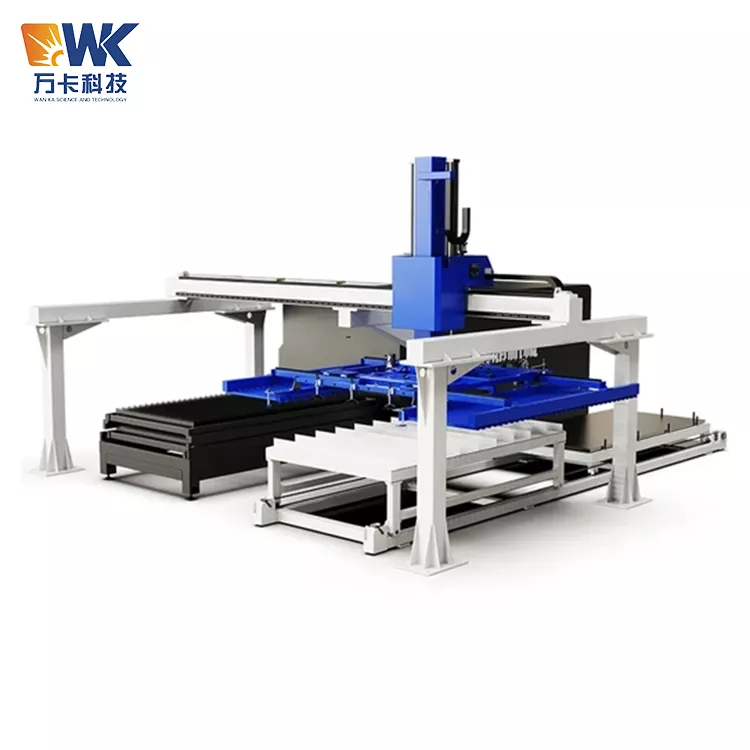

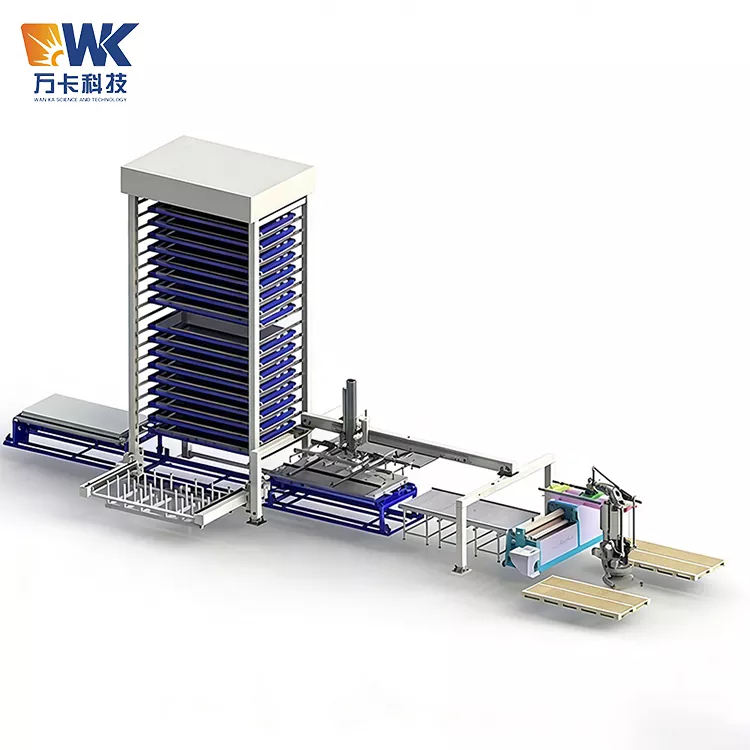

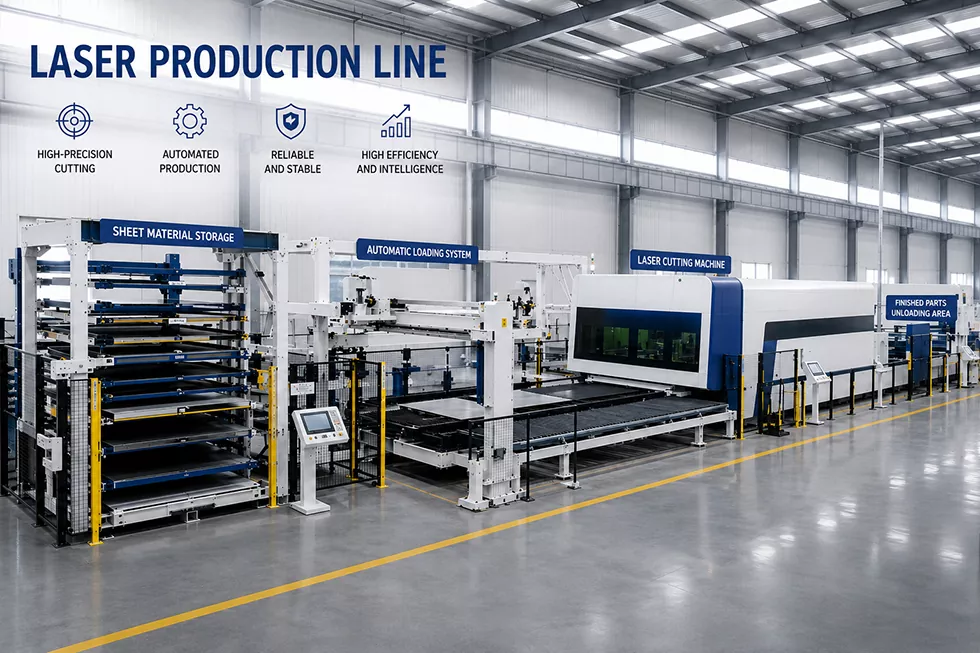

1530 รถตักขาสูง

ขั้นตอนการปฏิบัติงานด้านความปลอดภัย

รถตักขาสูงรุ่น 1530 จัดทำโดย Wanka Factory เป็นอุปกรณ์ยกอัตโนมัติขนาดใหญ่ สามารถรองรับเพลตที่มีน้ำหนักได้ถึง 800 กก. และมีช่วงการทำงานที่กว้าง การทำงานที่ไม่เหมาะสมอาจนำไปสู่อุบัติเหตุร้ายแรงได้ ผู้ปฏิบัติงาน พนักงานซ่อมบำรุง และเจ้าหน้าที่ฝ่ายจัดการทั้งหมดจะต้องปฏิบัติตามกฎระเบียบต่อไปนี้โดยไม่มีเงื่อนไข:

1.1 คุณสมบัติและการฝึกอบรมบุคลากร

เฉพาะบุคลากรที่ได้รับการฝึกอบรมวิชาชีพจาก Wanka Technology หรือบุคคลที่ได้รับอนุญาตและผ่านการประเมินเท่านั้นจึงจะได้รับอนุญาตให้ใช้งานอุปกรณ์ได้ ผู้ปฏิบัติงานจะต้องเชี่ยวชาญทักษะต่างๆ เช่น การสตาร์ทและการหยุดอุปกรณ์ การรีเซ็ตการหยุดฉุกเฉิน การสลับโหมดแบบแมนนวล/อัตโนมัติ และการระบุรหัสข้อผิดพลาด ห้ามผู้ที่ไม่ได้รับการฝึกอบรมสัมผัสแผงควบคุมหรือเข้าไปในพื้นที่ปฏิบัติการอุปกรณ์โดยเด็ดขาด ควรมีการฝึกอบรมซ้ำทุกๆ หกเดือน

1.2 การตรวจสอบการเริ่มต้นรายวัน

ตรวจสอบระบบถ้วยดูดสุญญากาศ: ตรวจสอบรอยแตก อายุ หรือการหลุดของถ้วยดูด ขั้วต่อท่ออากาศหลวมหรือไม่ และตัวกรองสูญญากาศอุดตันหรือไม่ ตรวจสอบว่าเกจวัดแรงดันแหล่งอากาศมีเสถียรภาพภายในช่วง 0.6-0.7 MPa หรือไม่ ตรวจสอบว่ามีสัญญาณเตือนเกี่ยวกับแรงดันไฟฟ้าของแหล่งจ่ายไฟและไดรเวอร์เซอร์โวหรือไม่ ตรวจสอบว่ามีตะไบเหล็ก ตะกรันเชื่อม หรือเครื่องมือหลงเหลืออยู่บนรางนำของโครงขายึดหรือไม่ ตรวจสอบว่ามีคนหรือสิ่งกีดขวางอยู่ภายในระยะการทำงานหรือไม่ ยืนยันว่าฟังก์ชันล็อคเพื่อความปลอดภัยและปุ่มหยุดฉุกเฉินเป็นปกติ

1.3 ข้อห้ามด้านความปลอดภัยระหว่างการใช้งาน

เมื่ออุปกรณ์กำลังทำงาน จะไม่มีใครได้รับอนุญาตให้เข้าไปในพื้นที่ที่โครงโครงสำหรับตั้งสิ่งของอยู่ จะต้องติดตั้งแผงกั้นแยกทางกายภาพหรือสายเตือนที่เห็นได้ชัดเจนรอบๆ อุปกรณ์ และควรติดป้าย "กำลังดำเนินการอัตโนมัติ ไม่อนุญาตให้เข้า" ผู้ปฏิบัติงานควรยืนอยู่ในพื้นที่ปลอดภัยเพื่อตรวจสอบอุปกรณ์ และต้องไม่สอดมือหรือส่วนใดส่วนหนึ่งของร่างกายระหว่างถ้วยดูดกับแผ่น ห้ามใช้งานเกินพิกัดโดยเด็ดขาด - น้ำหนักจริงของแผ่นไม่ควรเกิน 90% ของความสามารถในการรับน้ำหนักที่ระบุของอุปกรณ์ ห้ามมิให้วางของหนักอื่น ๆ ไว้เหนือแผ่น

1.4 การจัดการเหตุฉุกเฉิน

ในกรณีที่ตัวดูดตกจากกระดานกะทันหัน มีเสียงผิดปกติ มีควัน หรือเมื่อมีคนเข้าไปในพื้นที่โดยไม่ได้ตั้งใจ ให้กดปุ่มหยุดฉุกเฉินสีแดงทันที การเคลื่อนไหวของอุปกรณ์ทั้งหมดจะหยุดลงทันที ก่อนที่จะระบุสาเหตุและแก้ไขข้อผิดพลาด ไม่สามารถยกเลิกการหยุดฉุกเฉินได้ หากกระดานหล่นลงมา ก่อนอื่นให้ตรวจดูว่าไม่มีใครอยู่ด้านล่าง จากนั้นใช้โหมดแมนนวลเพื่อยกโครงตัวดูดขึ้นให้อยู่ในระดับความสูงที่ปลอดภัย จากนั้นจึงทำความสะอาดไซต์ อุบัติเหตุด้านความปลอดภัยใดๆ จะต้องได้รับการบันทึกและรายงาน

1.5 การบำรุงรักษาและความปลอดภัย

ก่อนที่จะดำเนินการบำรุงรักษา ทำความสะอาด หรือซ่อมแซมใดๆ จะต้องถอดแหล่งจ่ายไฟหลักและแหล่งก๊าซของอุปกรณ์ออก และควรแขวนตัวล็อคที่มีข้อความว่า "อยู่ระหว่างการบำรุงรักษา ห้ามปิดสวิตช์" ในระหว่างการบำรุงรักษาควรใช้แผ่นรองนิรภัยหรือบันไดสำหรับการปีน ห้ามปีนโครงโครงสำหรับตั้งสิ่งของ หลังจากเปลี่ยนถ้วยดูดหรือท่อแก๊สแล้ว จะต้องทดสอบการกักเก็บแรงดันก่อนรีสตาร์ทอุปกรณ์

การแจ้งเตือนการใช้งานข้อผิดพลาดทั่วไป

ต่อไปนี้คือข้อผิดพลาดทั่วไปที่ลูกค้ามักจะทำเมื่อใช้ 1530 Gantry Loader โปรดหลีกเลี่ยงสิ่งเหล่านี้:

2.1 จำนวนถ้วยดูดและขนาดแผ่นไม่สอดคล้องกัน

ข้อผิดพลาด: สำหรับเพลตขนาดเล็ก (เช่น 800×800 มม.) ถ้วยดูดส่วนต่อพ่วงไม่ได้ปิด ส่งผลให้ถ้วยดูดบางอันถูกแขวนไว้และมีอากาศรั่ว สุญญากาศไม่เพียงพอ และเพลตหล่นระหว่างการขนส่ง

วิธีการที่ถูกต้อง: ป้อนขนาดที่แท้จริงของเพลตบนหน้าจอสัมผัส PLC จะปิดถ้วยดูดที่อยู่นอกเหนือระยะของเพลตโดยอัตโนมัติ คุณยังสามารถเลือกกลุ่มถ้วยดูดได้ด้วยตนเอง ตรวจสอบให้แน่ใจว่ามีเพียงถ้วยดูดที่กดบนจานเท่านั้นที่เกี่ยวข้องกับกระบวนการดูดซับ

2.2 การเพิกเฉยต่อถ้วยดูดที่เสียหาย

ข้อผิดพลาด: หลังจากใช้งานไปหลายเดือน ถ้วยดูดจะเกิดรอยแตกหรือยางแข็งตัว แต่ยังคงใช้งานอยู่ ทำให้แผ่นยางหลุดออกมาในที่สุด

วิธีการที่ถูกต้อง: ตรวจสอบสภาพของถ้วยดูดทุกสองสัปดาห์ หากพบรอยแตก การเสียรูปถาวร หรือการแข็งตัว ให้เปลี่ยนทันที ขอแนะนำให้มีถ้วยดูดรุ่นเดียวกันจำนวน 1-2 ชุดในสต็อก

2.3 คุณภาพอากาศไม่ดีหรือความดันไม่เพียงพอ

ข้อผิดพลาด: แหล่งอากาศของโรงงานไม่ได้ติดตั้งเครื่องทำลมแห้งและตัวกรอง และก๊าซที่ปนเปื้อนน้ำและน้ำมันเข้าสู่ระบบสุญญากาศ ส่งผลให้เครื่องกำเนิดสุญญากาศอุดตันหรือถ้วยดูดลื่นไถล

วิธีการที่ถูกต้อง: ติดตั้งชุดประกอบสามชิ้น (ตัวกรองควบคุมความดัน + เครื่องแยกละอองน้ำมัน) ก่อนช่องอากาศเข้าของอุปกรณ์ และระบายน้ำออกอย่างสม่ำเสมอ ตรวจสอบให้แน่ใจว่าแรงดันแหล่งอากาศอยู่ที่ ≥ 0.6 MPa เสมอ

2.4 วางสิ่งของบนรางโครงสำหรับตั้งสิ่งของ

ข้อผิดพลาด: พนักงานวางเครื่องมือและชิ้นส่วนไว้ชั่วคราวบนคานหรือรางนำของประตู ทำให้เกิดการชนหรือติดขัดระหว่างการทำงานของมือกล

วิธีการที่ถูกต้อง： ห้ามมิให้วางสิ่งของใด ๆ บนส่วนใด ๆ ของ龙门桁架 โดยเด็ดขาด ควรทำความสะอาดรางนำและพื้นที่โดยรอบก่อนสิ้นสุดวันทำงานแต่ละวัน

2.5 มีน้ำมันมากเกินไปบนพื้นผิวของแผ่น

ข้อผิดพลาด: เพลตที่มีแรงดันมากเกินไปหรือน้ำมันป้องกันสนิมจะถูกป้อนเข้าไปในเครื่องจักรโดยตรง และตัวดูดไม่สามารถสร้างสุญญากาศได้เพียงพอ

วิธีการที่ถูกต้อง: สำหรับเพลตที่มีการปนเปื้อนน้ำมันอย่างรุนแรง ให้ใช้ถ้วยดูดยางทนน้ำมันหรือเพิ่มจำนวนถ้วยดูด หากจำเป็น ให้เช็ดน้ำมันบริเวณที่ดูดซับออก หรือเลือกถ้วยดูดแบบฟองน้ำเพื่อปรับให้เข้ากับพื้นผิวที่ปนเปื้อนน้ำมัน

2.6 ความเร็วมากเกินไประหว่างการใช้งานแบบแมนนวล

ข้อผิดพลาด: ในโหมดแมนนวล ผู้ปฏิบัติงานจะตั้งค่าความเร็วในการเคลื่อนที่ของแต่ละแกนให้สูงสุด ส่งผลให้ถ้วยดูดหรือชิ้นงานชนกับอุปกรณ์โดยรอบ

วิธีการที่ถูกต้อง: ในโหมดแมนนวล ควรจำกัดความเร็วไว้ที่ภายใน 20% และควรค่อยๆ ลดความเร็วลงและปรับแต่งอย่างละเอียดเมื่อเข้าใกล้ตำแหน่งเป้าหมาย ปุ่มหยุดฉุกเฉินควรเข้าถึงได้ง่ายตลอดเวลา

2.7 ละเว้นการหล่อลื่นตามปกติ

ข้อผิดพลาด: รางนำและฟันเฟืองไม่ได้รับการหล่อลื่นเป็นเวลานาน ส่งผลให้มีเสียงดังจากการเดินเพิ่มขึ้น ฟันเฟืองสึกหรอเร็วขึ้น และความแม่นยำในการวางตำแหน่งลดลง

วิธีการที่ถูกต้อง: ทาสารหล่อลื่นที่มีลิเธียมบนรางนำและฟันเฟืองทุกๆ สองสัปดาห์ ตรวจสอบการสึกหรอของฟันเฟืองทุกๆ หกเดือน

จุดขายหลัก

ปรับให้เหมาะสมสำหรับการใช้งานที่มีความกว้างและภาระหนัก

ระบบควบคุมสุญญากาศแยกอิสระสำหรับแต่ละโซน

ตำแหน่งความแม่นยำสูงของเซอร์โวเต็มรูปแบบ

การจัดเก็บสูตรอัจฉริยะและการตรวจสอบระยะไกล

เชื่อมต่อกับเครื่องตัดทั่วไปได้อย่างราบรื่น

การป้องกันความปลอดภัยหลายประการ

การรับรองและการประกันคุณภาพ

Wanka Technology ได้รับการรับรองระบบคุณภาพ ISO9001:2015 และการรับรอง CE พวกเขาใช้การควบคุมคุณภาพกระบวนการเต็มรูปแบบสำหรับเครื่องขนถ่ายวัสดุโครงสำหรับตั้งสิ่งของรุ่น 1530 ตั้งแต่การออกแบบจนถึงการจัดส่ง

4.1 แบรนด์ส่วนประกอบสำคัญ

- ระบบสุญญากาศ: เครื่องกำเนิดสุญญากาศ SCHMALZ หรือ SMC ของเยอรมันพร้อมตัวดูด เวลาตอบสนอง ≤ 0.3 วินาที ระดับสุญญากาศ ≥ -85 kPa

- เซอร์โวไดรฟ์: เซอร์โวค่าสัมบูรณ์ของ Hua Chuang หรือ Teda ความจุเกินพิกัด 3 ครั้ง

- รางนำและชั้นวาง: รางนำ Shangying ของไต้หวัน (ซีรี่ส์ HGH), โมดูลชั้นวางเกียร์ 6, พื้นผิวฟันชุบแข็ง HRC 50

- PLC: หัวจวงหรือมิตซูบิชิพร้อมพอร์ตอีเทอร์เน็ต

- ส่วนประกอบเกี่ยวกับลม: Yadea หรือ Festo

4.2 รายการทดสอบจากโรงงาน

ก่อนออกจากโรงงาน 1530 Gantry Loader แต่ละตัวจะต้องผ่านการทดสอบต่อไปนี้และจัดทำรายงาน:

- การทดสอบการทำงานขณะไม่มีโหลด: การทำงานแบบลูกสูบเคลื่อนที่เต็มรูปแบบเป็นเวลา 12 ชั่วโมง โดยอุณหภูมิแต่ละแกนจะเพิ่มขึ้น ≤ 30°C และไม่มีเสียงผิดปกติ

- การทดสอบการรับน้ำหนัก: ดำเนินการรอบการจัดการอัตโนมัติ 200 รอบติดต่อกันด้วยแผ่นถ่วงน้ำหนัก 800 กก. จำลองสภาพการทำงานจริง โดยไม่มีการหลุดออกจากถ้วยดูดและไม่มีการเบี่ยงเบนตำแหน่ง

- การทดสอบความแม่นยำของตำแหน่งซ้ำ: วัดโดยใช้เลเซอร์อินเตอร์เฟอโรมิเตอร์ ความแม่นยำในการวัดจริงคือ ≤ ± 0.08 มม. (ดีกว่าค่าที่ระบุ)

- การทดสอบการกักเก็บแรงดันสุญญากาศ: ตัดการจ่ายอากาศหลังจากการดูดซับ โดยมีเวลากักเก็บ ≥ 6 นาที

- การทดสอบฟังก์ชันความปลอดภัย: ตรวจสอบการหยุดฉุกเฉิน ลิมิตสวิตช์ เซนเซอร์โฟโตอิเล็กทริค และการป้องกันการตัดอากาศทีละรายการ

สามารถตรวจสอบข้อมูลการทดสอบทั้งหมดได้ และจะมีการจัดทำรายงานฉบับอิเล็กทรอนิกส์พร้อมกับสินค้า

4.3 การรับรองและวัสดุกราฟิก

เทคโนโลยี Wanka สามารถให้: ใบรับรอง ISO9001, การรับรอง CE (ต้องสมัครล่วงหน้า), ภาพถ่ายป้ายชื่อผลิตภัณฑ์, ภาพถ่ายจริงของสายการผลิตในโรงงาน (การตัดด้วยการควบคุมเชิงตัวเลข, การเชื่อมด้วยหุ่นยนต์, ห้องระเบิดขนาดใหญ่, สายฉีดพ่นอัตโนมัติ, การประชุมเชิงปฏิบัติการการประกอบ), แผนภาพการตรวจสอบการควบคุมคุณภาพ (การวัดสามพิกัด, การดำเนินการตรวจจับข้อบกพร่อง) ลูกค้าสามารถนัดหมายการเยี่ยมชมโรงงานในสวนอุตสาหกรรม JinYanghai เมือง Jiyang มณฑลซานตงเพื่อตรวจสอบในสถานที่ได้

ประสบการณ์ผู้ใช้ที่สมจริง - เสียงตอบรับจากลูกค้าของเครื่องป้อนคานยื่นแบบ 1530

กรณีที่ 1: กลุ่มโครงสร้างเหล็กขนาดใหญ่ในเมืองเจิ้งโจว มณฑลเหอหนาน

องค์กรนี้ดำเนินการแปรรูปโครงสร้างเหล็กสะพาน ในแต่ละวัน จะต้องจัดการกับแผ่นเหล็กขนาด 1500×3000 มม. หลายร้อยแผ่นที่มีความหนา 12-20 มม. โดยแต่ละแผ่นจะมีน้ำหนักมากถึง 700 กก. ก่อนหน้านี้ พวกเขาใช้เครนและรอกแม่เหล็กไฟฟ้าในการบรรทุกด้วยมือ และแต่ละจานต้องใช้คน 2 คนในการร่วมมือกันเป็นเวลา 10 นาที ยิ่งไปกว่านั้น รอกแม่เหล็กไฟฟ้าจะดึงดูดแผ่นเหล็กให้กลายเป็นแม่เหล็ก ซึ่งส่งผลต่อการเชื่อมในภายหลัง ในปี 2024 มีการซื้อเครื่องบรรจุโครงสำหรับตั้งสิ่งของแบบ 1530 สองเครื่องและใช้ร่วมกับเครื่องตัดเลเซอร์สองเครื่อง หลังการปรับปรุงใหม่ เวลาโหลดลดลงเหลือ 50 วินาทีต่อจาน และจำนวนคนงานลดลง 4 คน ประหยัดค่าแรงต่อปีได้ประมาณ 300,000 หยวน ผู้อำนวยการเวิร์คช็อปกล่าวว่า: "สิ่งที่ฉันพอใจมากที่สุดคือการควบคุมการแบ่งพาร์ติชันของตัวดูด สำหรับเพลตกว้าง 1,500 ตัว ตัวดูดทั้งหมดจะถูกเปิดใช้งาน เมื่อเปลี่ยนเป็นเพลตเล็ก 1,000 มม. ตัวดูดทั้งสองข้างจะปิดโดยอัตโนมัติ เพื่อไม่ให้อากาศเสียและทำให้จานหล่น"

กรณีที่ 2: บริษัทผลิตภัณฑ์สแตนเลสในเมืองฝอซาน มณฑลกวางตุ้ง

ส่วนใหญ่จะแปรรูปแผ่นเหล็กสแตนเลส 304 หนา 1.5 - 4 มม. ที่มีความกว้าง 1500 × 3000 มม. ลูกค้ามีความต้องการพื้นผิวของเพลตที่สูงมากและไม่อนุญาตให้มีรอยขีดข่วนใดๆ ก่อนหน้านี้ การจัดการแบบแมนนวลมักทิ้งรอยนิ้วมือและรอยขีดข่วน ส่งผลให้มีอัตราการสิ้นเปลืองมากถึง 5% ด้วยการใช้รถตัก 1530 Gantry Loader ของเราร่วมกับถ้วยดูดซิลิโคนแบบไม่ขีดข่วน และเพิ่มแผ่นกั้นแปรงเพื่อป้องกันรอยขีดข่วนที่ขอบของเพลต อัตราของเสียที่เกิดจากรอยขีดข่วนจึงลดลงเหลือต่ำกว่า 0.5% หลังจากใช้งานครึ่งปี ผู้อำนวยการฝ่ายผลิตของบริษัทให้ความเห็นว่า "เครื่องโหลดของ Wanka มีราคาเพียงครึ่งหนึ่งของแบรนด์ยุโรปที่เราเคยเห็นก่อนหน้านี้ แต่ความแม่นยำและความเสถียรของเครื่องจักรนั้นตรงตามข้อกำหนดครบถ้วน และบริการหลังการขายก็รวดเร็วเช่นกัน"
