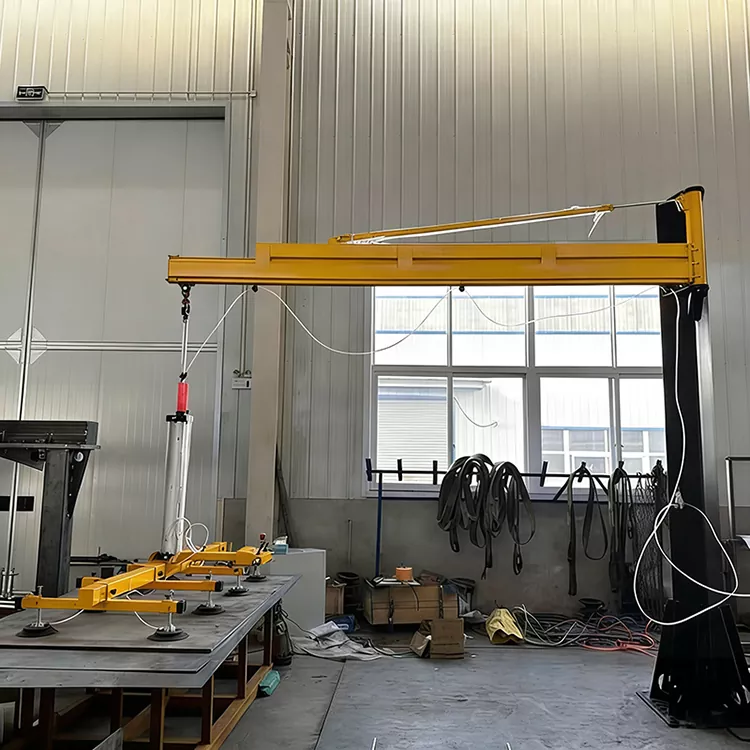

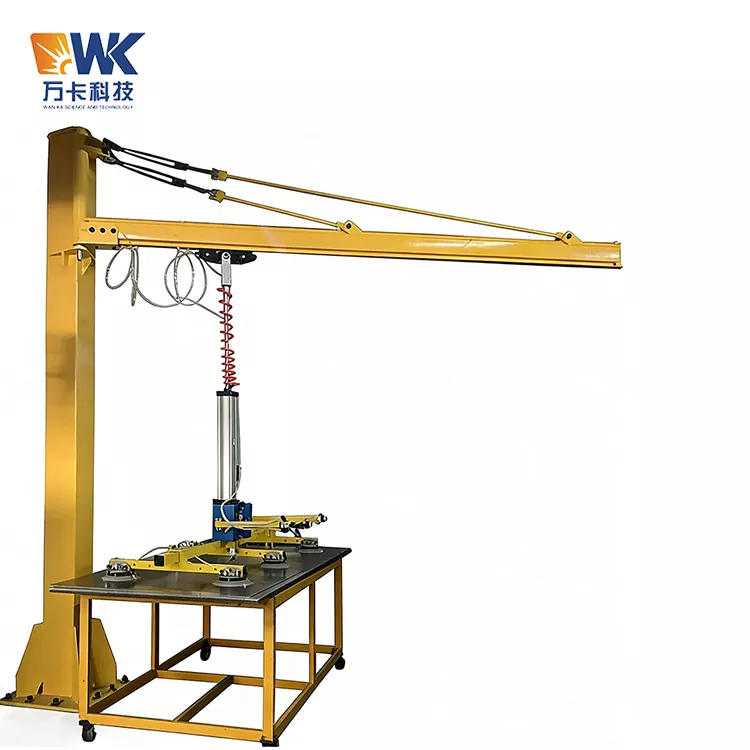

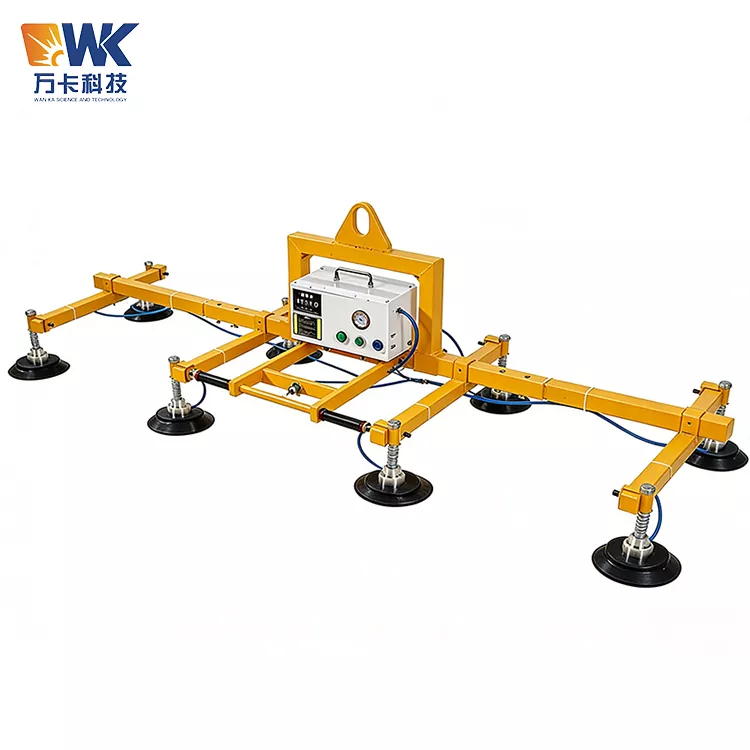

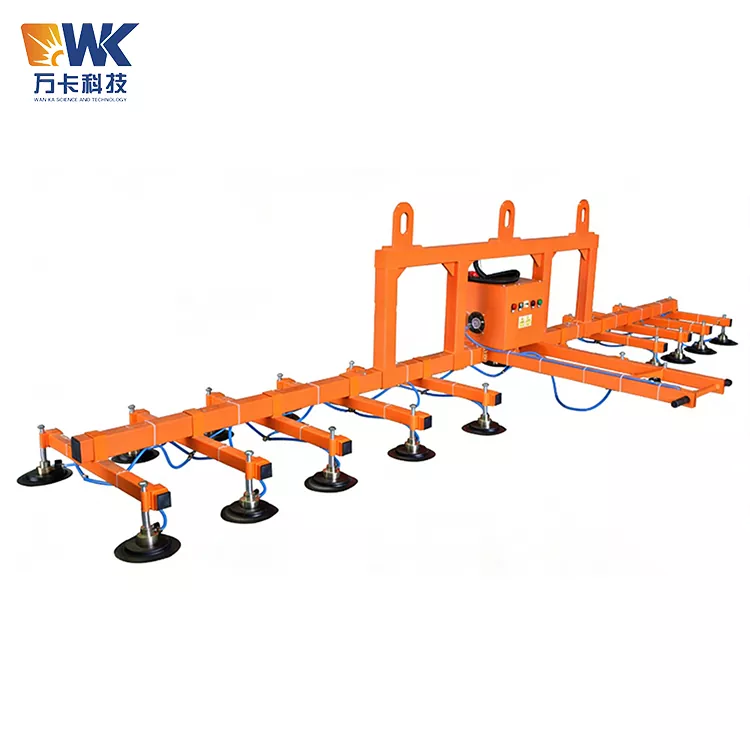

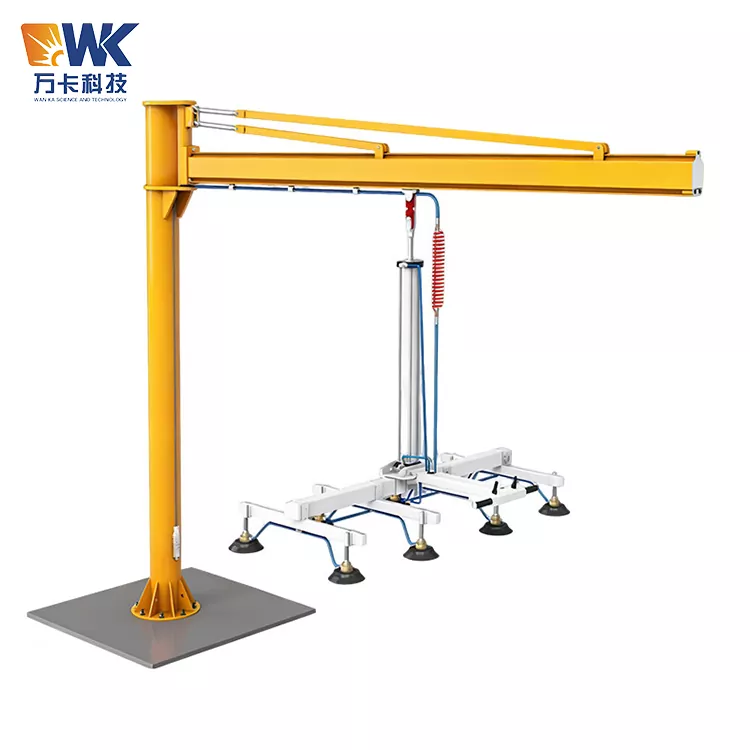

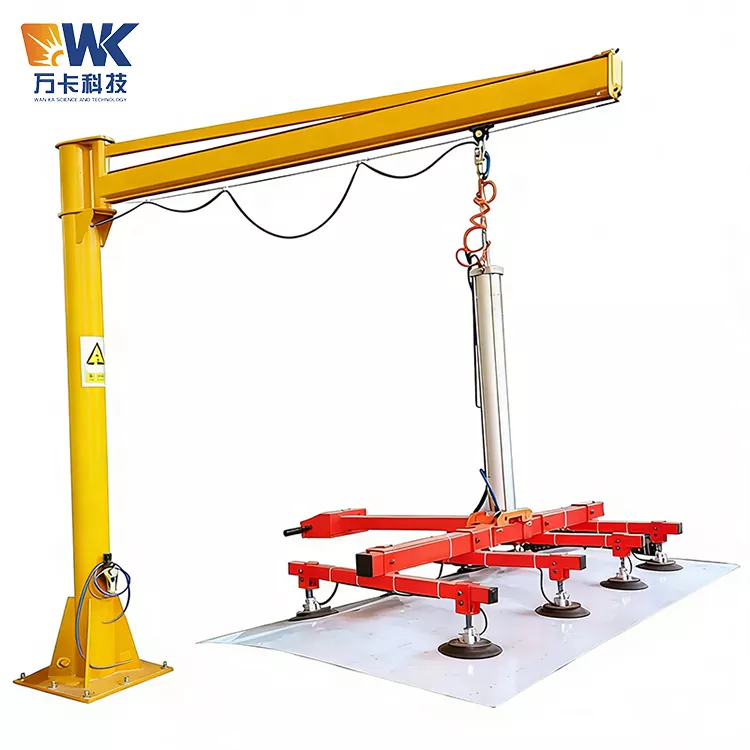

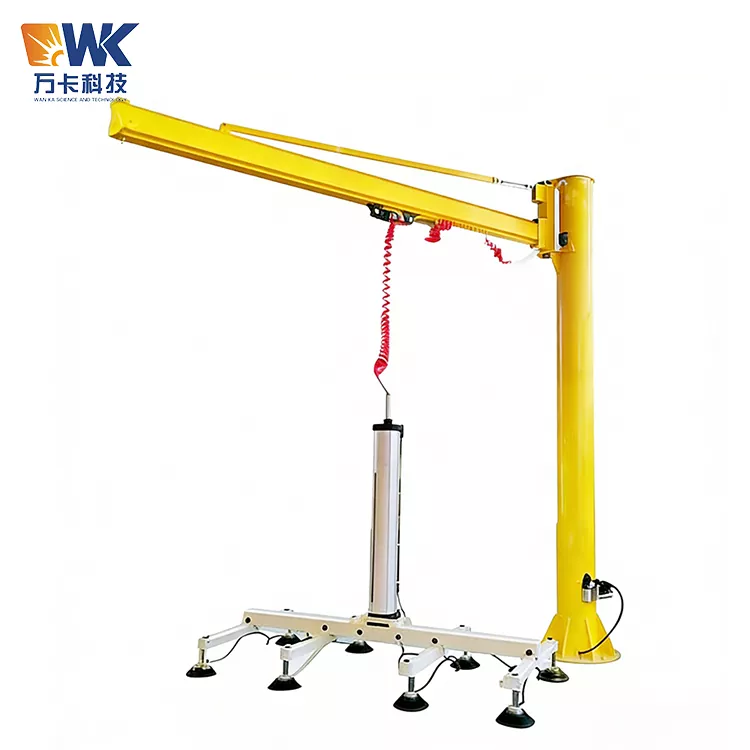

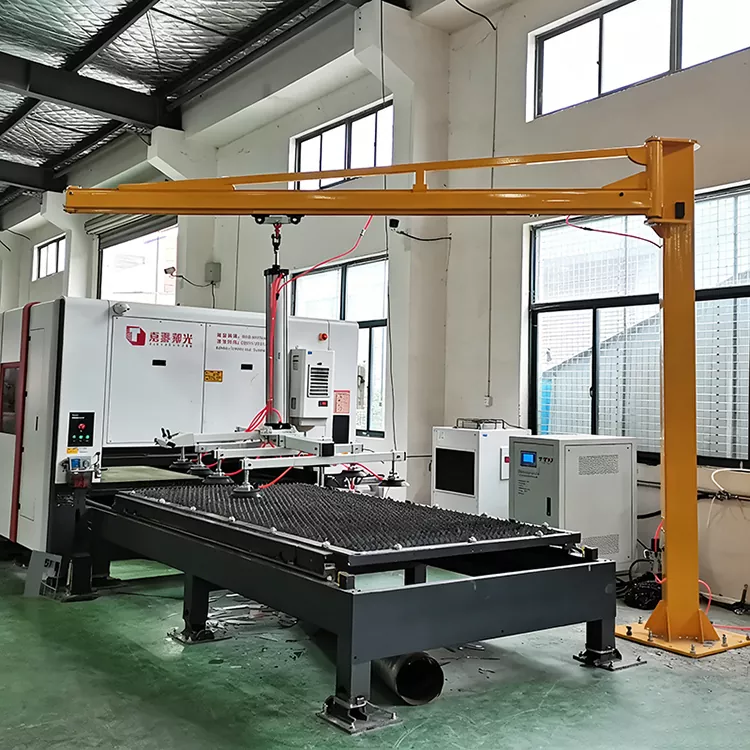

รถตักเลเซอร์ถ้วยดูด 1325

รถตักเลเซอร์แบบถ้วยดูด 1325 จัดหาโดยโรงงาน Wanka หรือที่เรียกว่ามือจับสุญญากาศ ถ้วยดูดสุญญากาศ หรือเครื่องจัดการสุญญากาศ เป็นอุปกรณ์จัดการอัตโนมัติตามหลักการดูดสุญญากาศ

หลักการทำงาน

ใช้ปั๊มสุญญากาศใบพัดหมุนไร้น้ำมันเพื่อแยกอากาศระหว่างถ้วยดูดและพื้นผิวของชิ้นงาน ทำให้เกิดแรงดันลบ จากนั้นจึงใช้แรงดันบรรยากาศในการยึดชิ้นงานให้แน่น เมื่อระดับสุญญากาศถึงค่าที่ตั้งไว้ (โดยทั่วไปคือ -60kPa ถึง -80kPa) ระบบจะรักษาสถานะการดูดซับไว้โดยอัตโนมัติ ผู้ปฏิบัติงานสามารถดำเนินการต่างๆ เช่น การยก การเคลื่อนย้าย การหมุน และการปล่อยผ่านมือจับหรืออุปกรณ์ควบคุมระยะไกล ทำให้สามารถขนส่งวัสดุแผ่นจากแท่นวัสดุไปยังอุปกรณ์แปรรูปได้อย่างรวดเร็วและปลอดภัย

วัตถุประสงค์

เครื่องยกสูญญากาศ 1325 series สามารถทำอะไรได้บ้าง? เหมาะสำหรับการขนส่งวัสดุแผ่นเรียบ หนาแน่น และไม่ซึมผ่านต่างๆ

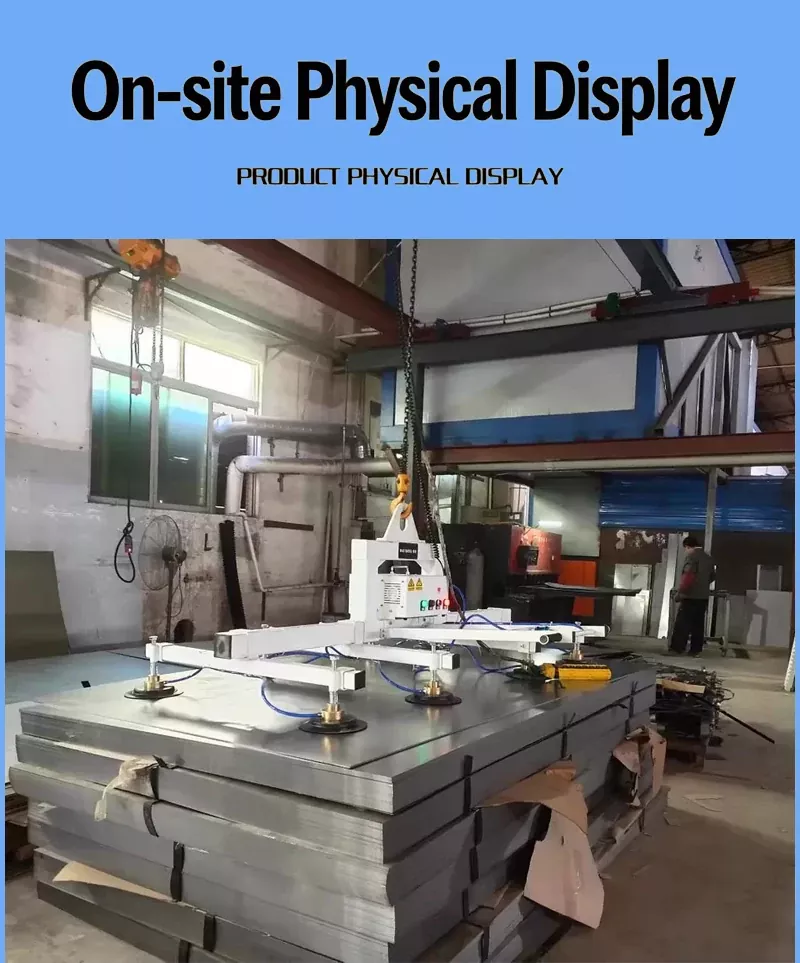

การใช้งานทั่วไปได้แก่: แผ่นเหล็กคาร์บอน แผ่นสแตนเลส แผ่นอะลูมิเนียม แผ่นทองแดง และแผ่นโลหะอื่นๆ แก้ว (กระจกนิรภัย, กระจกลามิเนต, กระจกผนังม่าน); หิน แผ่นหินอ่อน แผ่นไม้ แผ่นคอมโพสิต แผ่นแซนด์วิช เช่นเดียวกับแผ่นพลาสติก ในสถานการณ์ต่างๆ เช่น การขนถ่ายวัสดุสำหรับเครื่องตัดด้วยเลเซอร์ การป้อนสำหรับเครื่องเจาะ CNC และการขนส่งแผ่นสำหรับเครื่องตัด เครื่องยกสูญญากาศซีรีส์ 1325 สามารถทดแทนการยกเพลทแบบแมนนวลหรือการยกเครนแบบเดิมได้ ช่วยให้สามารถปฏิบัติงานคนเดียวและขนส่งโดยปราศจากความเสียหาย

ข้อดีหลักและจุดขาย

ข้อได้เปรียบหลักที่เครื่องยกดูดสูญญากาศรุ่น 1325 มีความโดดเด่นในบรรดาผลิตภัณฑ์ที่คล้ายคลึงกันจำนวนมากในตลาดโดยหลักๆ แล้วอยู่ในหกด้านต่อไปนี้

1. ปรับให้เข้ากับวัสดุแผ่นขนาดกลางได้อย่างแม่นยำ

2. รับประกันความปลอดภัยไฟฟ้าขัดข้องแบบคู่

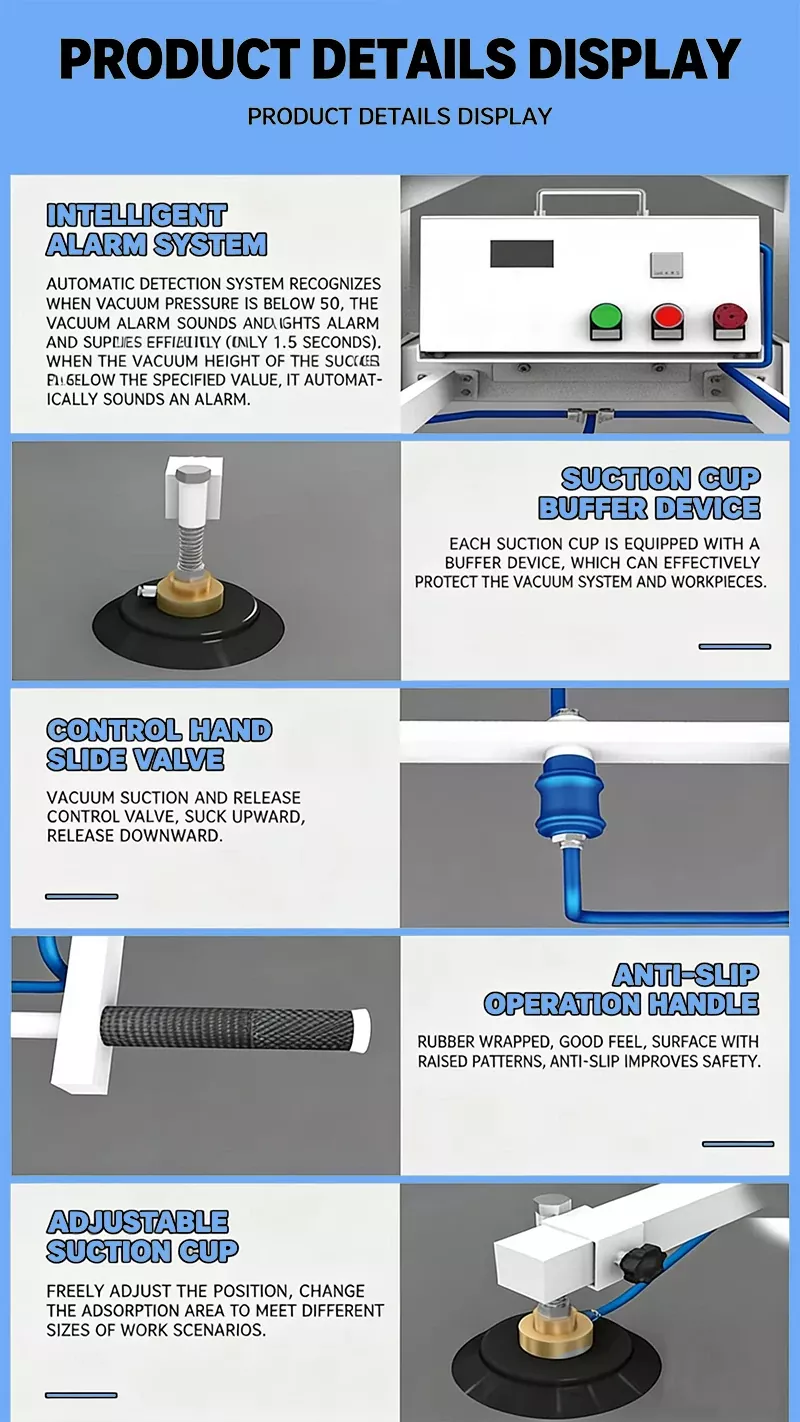

3. เสียงและสัญญาณเตือนสำหรับการตรวจสอบแบบเรียลไทม์

4. การออกแบบบัฟเฟอร์สปริงคู่สำหรับถ้วยดูด

5. ปั๊มสุญญากาศไร้น้ำมันนำเข้าพร้อมคุณสมบัติไม่ต้องบำรุงรักษา

6. การออกแบบตามหลักสรีรศาสตร์สำหรับการทำงานคนเดียว

การแจ้งเตือนการใช้ในทางที่ผิดทั่วไป

ในการใช้งานจริงของตัวโหลดเลเซอร์ถ้วยดูด 1325 การทำงานที่ไม่ถูกต้องต่อไปนี้ถือเป็นเรื่องที่พบบ่อยที่สุด และจำเป็นต้องได้รับการดูแลเป็นพิเศษเพื่อหลีกเลี่ยง

การสัมผัสที่ไม่ดีระหว่างถ้วยดูดกับพื้นผิวชิ้นงานทำให้การยึดเกาะล้มเหลว นี่เป็นข้อผิดพลาดในการดำเนินงานที่พบบ่อยที่สุด หากพื้นผิวชิ้นงานปนเปื้อนน้ำมัน ฝุ่น ความชื้น หรือสนิม จะทำให้ผลการซีลของขอบตัวถ้วยดูดเสียหาย ส่งผลให้ไม่สามารถสร้างหรือลดสุญญากาศอย่างต่อเนื่องได้ ก่อนดำเนินการจำเป็นต้องเช็ดถ้วยดูดและพื้นผิวชิ้นงานด้วยผ้าสะอาด นอกจากนี้ ถ้วยดูดจะต้องอยู่ในแนวเดียวกันอย่างสมบูรณ์และยึดติดกับพื้นผิวชิ้นงานในแนวตั้งฉาก การยึดเกาะแบบเฉียงจะทำให้การซีลไม่ดีและสูญเสียแรงดูด

การใช้งานมากเกินไปเทียบเท่ากับการรักษาความปลอดภัยเป็นเรื่องตลก เครื่องยกดูดสุญญากาศรุ่น 1325 แต่ละเครื่องมีพิกัดการรับน้ำหนักที่กำหนดไว้อย่างชัดเจน (โดยทั่วไปการกำหนดค่ามาตรฐานคือ 400 กก. ถึง 500 กก.) การใช้งานมากเกินไปถือเป็นหนึ่งในข้อผิดพลาดในการปฏิบัติงานที่อันตรายที่สุด แม้ว่าอุปกรณ์จะติดตั้งสวิตช์ความดันสุญญากาศเพื่อป้องกันการโอเวอร์โหลดมากเกินไป ผู้ปฏิบัติงานไม่ควรพึ่งพาอุปกรณ์ป้องกัน แต่ควรใช้อย่างเคร่งครัดภายในช่วงโหลดที่กำหนด ปัจจัยด้านความปลอดภัยไม่ควรน้อยกว่า 2 เท่า - หากโหลดที่กำหนดคือ 400 กก. แรงดูดซับจริงที่ออกแบบไว้ควรมากกว่า 800 กก. สิ่งนี้ไม่อนุญาตให้มีการโอเวอร์โหลด แต่เป็นการทิ้งระยะขอบด้านความปลอดภัยไว้สำหรับสถานการณ์ที่ไม่คาดคิด

ละเว้นการทดสอบฟังก์ชันป้องกันการปิดเครื่อง ผู้ใช้บางรายไม่เคยทำการทดสอบฟังก์ชันการป้องกันการปิดเครื่องอย่างมีประสิทธิผลในระหว่างการรับอุปกรณ์หรือการใช้งานประจำวัน วิธีการที่ถูกต้องคือ: ตัดไฟโดยตรงเมื่ออุปกรณ์มีโหลดเต็ม และสังเกตเวลาที่ชิ้นงานยังคงถูกดูดซับ - หากเวลาหยดน้อยกว่า 5 นาที แสดงว่าอาจมีปัญหากับฟังก์ชันป้องกันการปิดเครื่อง ควรทำการทดสอบนี้ทุกครั้งระหว่างการบำรุงรักษาตามปกติ

ทิศทางการติดตั้งตัวกรองที่ไม่ถูกต้องทำให้เกิดการอุดตันบ่อยครั้ง จะต้องติดตั้งตัวกรองในแนวตั้งขึ้นไป เมื่อติดตั้งในแนวตั้ง ฝุ่นและอนุภาคจะเกาะอยู่ที่ด้านล่างภายใต้แรงโน้มถ่วง เมื่อเปิดฝาครอบด้านล่างก็สามารถทำความสะอาดได้ หากติดตั้งในแนวนอน ฝุ่นจะไม่สามารถเกาะตัวและจะทำให้ไส้กรองสกปรกอย่างต่อเนื่อง ทำให้ไส้กรองอุดตันก่อนเวลาอันควรและต้องเปลี่ยนบ่อยครั้ง เมื่อตรวจสอบอุปกรณ์เพื่อการยอมรับ ต้องแน่ใจว่าได้ตรวจสอบทิศทางการติดตั้งตัวกรอง

การเพิกเฉยต่อการป้องกันปั๊มสุญญากาศอาจทำให้อายุการใช้งานสั้นลง เมื่อใช้เครื่องยกดูดสุญญากาศชนิด 1325 เพื่อดูดซับวัตถุที่ไม่สามารถซึมผ่านได้ เช่น แผ่นเหล็กและแก้ว ปั๊มสุญญากาศจะยังคงทำงานต่อไปจนกว่าจะถึงระดับสุญญากาศสูงสุด จากนั้นการไหลของอากาศจะหยุดลง นี่อาจทำให้หัวปั๊มร้อนเกินไป อุปกรณ์ทั่วไปควรติดตั้งวาล์วป้องกันปั๊มสุญญากาศ (วาล์วไล่ลม) ซึ่งจะเปิดโดยอัตโนมัติเมื่อสุญญากาศถึงค่าสูงสุด โดยนำอากาศเย็นมาทำให้หัวปั๊มเย็นลง หากอุปกรณ์ไม่มีวาล์วป้องกันนี้ อายุการใช้งานของปั๊มสุญญากาศอาจสั้นลงจากปกติสิบปีหรือมากกว่านั้นเหลือประมาณสองปี เมื่อซื้อเครื่องยกดูดสุญญากาศรุ่น 1325 จำเป็นต้องยืนยันการกำหนดค่านี้กับซัพพลายเออร์

ถ้วยดูดยางสัมผัสกับสารที่มีฤทธิ์กัดกร่อน ถ้วยดูดยางต้องไม่สัมผัสกับกรด ด่าง คราบน้ำมัน หรือของมีคม สารเหล่านี้จะเร่งอายุและการแตกร้าวของยาง ส่งผลให้ประสิทธิภาพการซีลลดลง เมื่อจัดเก็บ ควรวางเครื่องยกดูดสูญญากาศชนิด 1325 ไว้ในสภาพแวดล้อมที่แห้งและสะอาด และหลีกเลี่ยงแสงแดดโดยตรง

วิธีการบรรจุ

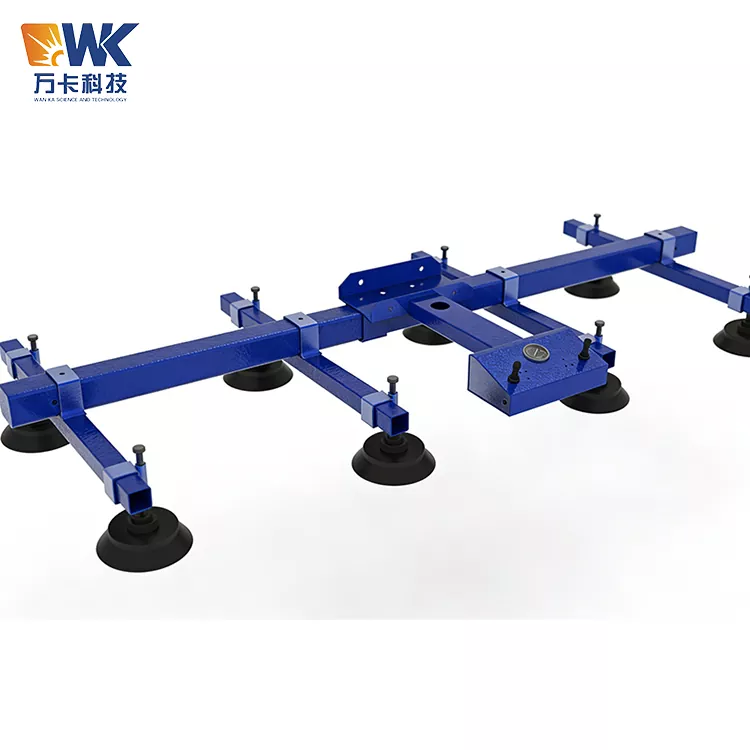

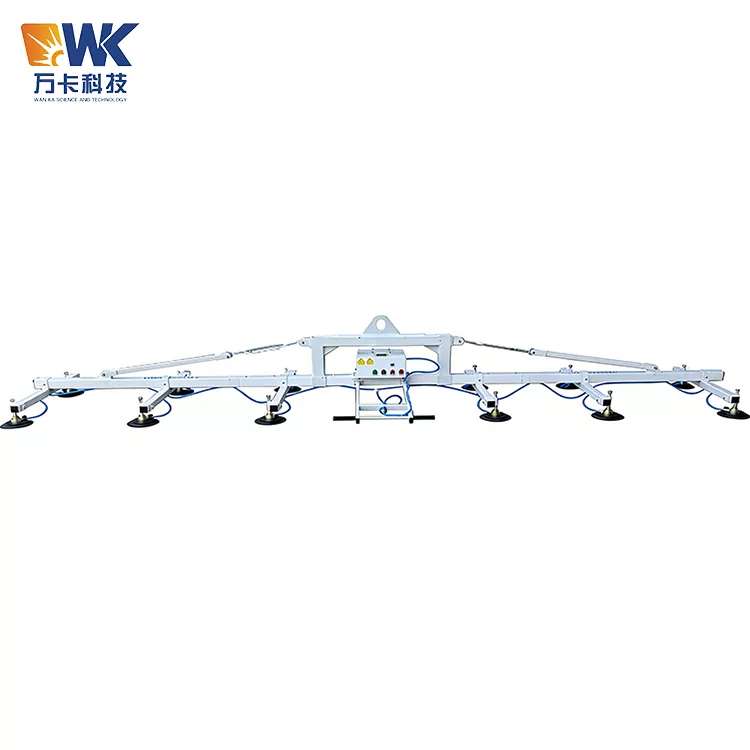

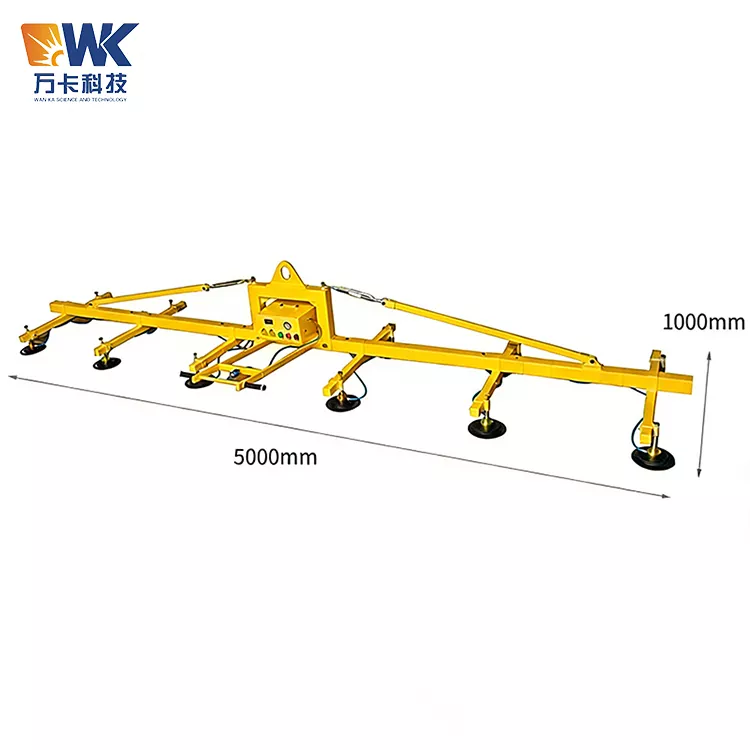

รถตักเลเซอร์แบบถ้วยดูด 1325 ใช้รูปแบบบรรจุภัณฑ์แบบแยกชิ้นส่วนแบบโมดูลาร์ ก่อนออกจากโรงงาน อุปกรณ์จะถูกแยกชิ้นส่วนออกเป็นส่วนประกอบหลักดังต่อไปนี้: ชุดลำแสงหลัก ชุดคานขวาง (รวมถึงถ้วยดูด) ชุดปั๊มสุญญากาศ ระบบควบคุม (รวมถึงกล่องควบคุมไฟฟ้าและที่จับ) ชุดคานยื่นและการหมุน ท่อเชื่อมต่อ และชุดอุปกรณ์เสริม แต่ละส่วนประกอบบรรจุแยกกัน:

คานหลักและคานขวางและส่วนประกอบโครงสร้างเหล็กขนาดใหญ่อื่น ๆ ได้รับการแก้ไขและบรรจุด้วยโครงเหล็ก - ด้านล่างเป็นถาดเหล็กทั้งสี่ด้านเสริมด้วยเหล็กฉากและด้านนอกหุ้มด้วยฟิล์มพลาสติกกันน้ำและผ้าทอซึ่งเหมาะสำหรับการวางซ้อนและจัดเก็บกลางแจ้ง ส่วนประกอบถ้วยดูดบรรจุด้วยแผ่นผ้าฝ้ายมุก + กล่องกระดาษแข็ง ถ้วยดูดแต่ละชิ้นถูกห่อแยกกันเพื่อป้องกันการเสียรูประหว่างการขนส่ง ชุดปั๊มสุญญากาศบรรจุอยู่ในกล่องไม้ ภายในบุด้วยโฟมและสำลีมุกทั้งหมด ส่วนด้านนอกของกล่องไม้จะมีป้ายกำกับการขนส่งทั่วไประดับสากล เช่น "ขึ้นด้านบน" "กันความชื้น" และ "เปราะบาง" ระบบควบคุมและส่วนประกอบที่แม่นยำบรรจุด้วยถุงป้องกันไฟฟ้าสถิต + ผ้าฝ้ายมุก + กล่องกระดาษแข็ง ท่อเชื่อมต่อและอุปกรณ์เสริมต่างๆ จะถูกปิดผนึกด้วยถุงพลาสติก + กล่องกระดาษแข็ง

วัสดุบรรจุภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐานการขนส่งทางทะเลระหว่างประเทศ และมีคุณสมบัติในการป้องกันความชื้น กันกระแทก และป้องกันสนิม บรรจุภัณฑ์กล่องไม้ใช้ไม้อัดที่ไม่ใช้ยาฆ่าแมลง ซึ่งเป็นไปตามมาตรฐานสุขอนามัยพืชสากล ISPM 15 และสามารถส่งออกได้โดยตรงโดยไม่ต้องมีการควบคุมสัตว์รบกวนเพิ่มเติม

กระบวนการจัดส่ง

หลังจากยืนยันคำสั่งซื้อแล้ว วงจรการผลิตมักจะใช้เวลา 7 ถึง 15 วันทำการ (ขึ้นอยู่กับการกำหนดค่าและปริมาณการสั่งซื้อ) หลังจากที่อุปกรณ์ถูกนำออกจากสายการผลิต จะมีการดำเนินการทดสอบการทำงานที่ครอบคลุม ซึ่งรวมถึงการทดสอบสุญญากาศ การทดสอบการดูดซับแบบเต็มโหลด การทดสอบการป้องกันการปิดเครื่อง และการทดสอบสัญญาณเตือนด้วยเสียงและแสง และสามารถเข้าสู่ขั้นตอนการบรรจุภัณฑ์ได้หลังจากผ่านการทดสอบแล้วเท่านั้น หลังจากบรรจุภัณฑ์เสร็จสิ้น อุปกรณ์จะถูกส่งจากโรงงานไปยังท่าเรือที่กำหนด (โดยปกติคือท่าเรือเซี่ยงไฮ้หรือท่าเรือชิงเต่า) เวลาในการจัดส่งทางทะเลขึ้นอยู่กับปลายทาง: ประมาณ 7 ถึง 15 วันสำหรับเอเชียตะวันออกเฉียงใต้ ประมาณ 25 ถึง 35 วันสำหรับยุโรป ประมาณ 20 ถึง 30 วันสำหรับอเมริกาเหนือ และประมาณ 15 ถึง 25 วันสำหรับตะวันออกกลาง

เอกสารจัดส่ง

สำหรับรอกดูดสุญญากาศรุ่น 1325 แต่ละเครื่อง จะมีเอกสารต่อไปนี้มาพร้อมกับการจัดส่ง: คู่มือผู้ใช้อุปกรณ์ (เป็นภาษาอังกฤษ), รายการบรรจุภัณฑ์, ใบรับรองคุณภาพผลิตภัณฑ์, การรับรอง CE (ถ้ามี), ใบรับประกันต้นฉบับจากโรงงานสำหรับปั๊มสุญญากาศ, คู่มือการติดตั้งและทดสอบการใช้งาน เอกสารทั้งหมดจะถูกปิดผนึกในถุงแฟ้มกันน้ำและวางไว้ในตำแหน่งที่โดดเด่นภายในกล่องไม้

การตรวจสอบการจัดส่ง

หลังจากที่ลูกค้าได้รับเครื่องโหลดเลเซอร์ถ้วยดูด 1325 ของเราแล้ว ขอแนะนำให้พวกเขาทำตามขั้นตอนการตรวจสอบต่อไปนี้ก่อนลงนามในการส่งมอบ: ตรวจสอบว่าบรรจุภัณฑ์ด้านนอกเสียหาย ผิดรูป หรือมีคราบน้ำหรือไม่ หลังจากเปิดกล่องแล้ว ให้นับจำนวนส่วนประกอบแต่ละชิ้นในรายการบรรจุภัณฑ์ ตรวจสอบว่าถ้วยดูดมีรูปร่างผิดปกติหรือเสียหายหรือไม่ ตรวจสอบว่าปั๊มสุญญากาศและกล่องควบคุมไฟฟ้าได้รับความเสียหายจากการขนส่งหรือไม่ หากพบปัญหาใดๆ ให้จดบันทึกไว้ในแบบฟอร์มใบเสร็จรับเงินและติดต่อซัพพลายเออร์ทันที

การติดตั้งและการว่าจ้าง

การติดตั้งเครื่องยกดูดสูญญากาศชนิด 1325 ถึงที่มักจะใช้เวลา 4 ถึง 6 ชั่วโมง รวมถึงการประกอบกลไก การเชื่อมต่อไฟฟ้า และการทดสอบระบบ ข้อกำหนดแหล่งจ่ายไฟสำหรับอุปกรณ์คือ 380VAC ± 15%, 50Hz ± 1Hz, ระบบสามสายสามเฟส หลังการติดตั้ง ต้องทำการทดสอบการดูดซับแบบเต็มโหลดและการทดสอบการป้องกันการปิดเครื่องก่อนจึงจะสามารถใช้งานได้ ซัพพลายเออร์บางรายเสนอบริการติดตั้งวิดีโอแนะนำระยะไกล หรืออาจส่งวิศวกรไปติดตั้งนอกสถานที่ก็ได้ (ไม่รวมค่าใช้จ่าย)
